Frequenzweichen

1. Grundlagen

Frequenzweichen sind elektronische Bauteile, die das Audiosignal in verschiedene Frequenzbereiche aufteilen. Jeder Lautsprecher gibt nur den Frequenzbereich wieder, für den er ausgelegt ist. Ein Hochtöner übernimmt die hohen Töne, ein Mitteltöner die Mitten und ein Tieftöner den Bass. Ohne Frequenzweiche würde jeder Treiber das komplette Signal erhalten. Das führt zu Verzerrungen und kann die empfindlichen Hochtöner zerstören. Die Weiche sorgt dafür, dass jeder Chassis nur das bekommt, was er verarbeiten kann. Sie ist das Bindeglied zwischen Verstärker und Lautsprecherchassis. Passivweichen sitzen im Gehäuse, aktivweichen vor der Endstufe.

2. Darauf kommt es an

Übergangsfrequenzen und Flankensteilheit

Die Übergangsfrequenz bestimmt, wo das Signal von einem Treiber zum anderen wechselt. Dieser Punkt muss sorgfältig gewählt werden, da er die Klangbalance direkt beeinflusst. Die Flankensteilheit gibt an, wie abrupt das Signal gedämpft wird. Eine Flankensteilheit von 6 dB/Oktave ist sanft, 24 dB/Oktave schneidet sehr steil ab. Steilere Filter trennen präziser, können aber Phasenverschiebungen verursachen. Die Kombination aus Übergangsfrequenz und Flankensteilheit muss zum eingesetzten Chassis passen.

Impedanz und Belastbarkeit

Die Weiche muss zur Impedanz der angeschlossenen Lautsprecher passen. Eine falsche Impedanz führt zu Fehlanpassung und Leistungsverlust. Die Belastbarkeit der Bauteile muss zur angeschlossenen Endstufe oder zum passiven Lautsprecher passen. Billige Spulen und Kondensatoren können bei höherer Leistung thermisch versagen. Die Schwingspulen im Signalweg erzeugen Verlustleistung. Bessere Komponenten minimieren diese Verluste.

Bauteilequalität

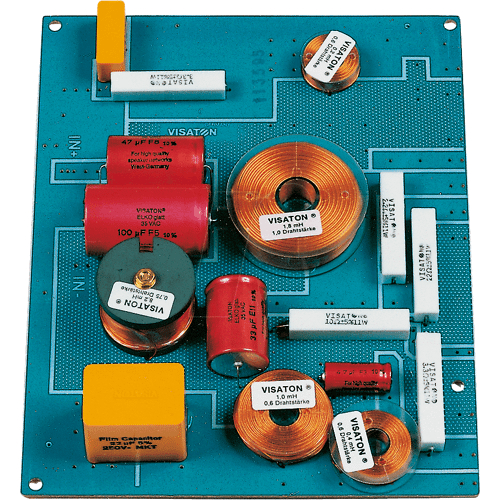

Die verwendeten Kondensatoren und Spulen unterscheiden sich massiv in ihrer Wirkung auf den Klang. Folienkondensatoren gelten als klanglich neutraler als Elektrolytkondensatoren. Luftspulen erzeugen weniger Verzerrungen als Spulen mit Ferritkern. Der interne Verkabelung und die Lötstellen beeinflussen den Gesamtwiderstand. Solide Printweichen verwenden durchkontaktierte Platinen statt Flachbandkabel. Die Qualität der Bauteile bestimmt langfristig die Betriebssicherheit.

Passive oder aktive Bauweise

Passive Weichen werden zwischen Verstärker und Lautsprecher geschaltet. Sie benötigen keine externe Stromversorgung, sind aber in ihren Möglichkeiten begrenzt. Aktive Weichen arbeiten vor der Endstufe mit Linepegel-Signalen. Sie sorgen für eine präzisere Filterung und ermöglichen separate Verstärker pro Frequenzband. Aktive Systeme sind aufwendiger, bieten aber deutlich mehr Einstellmöglichkeiten. Die Entscheidung beeinflusst den gesamten Aufbau der Anlage.

3. Typische Fehler

Fehler 1: Übergangsfrequenzen falsch wählen

Viele Käufer setzen die Übergangsfrequenzen ohne Rücksicht auf die Abstrahlcharakteristik der Chassis. Wenn der Hochtöner zu tief angesteuert wird, klingt er verzerrt und überlastet schnell. Ein zu hoch gelegter Übergang zum Hochtöner lässt Mitten und Grundton verschwinden. Die Übergangsfrequenz muss im Überlappungsbereich der Chassis liegen. Messungen oder Herstellerangaben helfen bei der Orientierung.

Fehler 2: Impedanz nicht beachten

Die Gesamtimpedanz ändert sich durch die verbauten Bauteile der Weiche. Was auf dem Papier 8 Ohm ist, kann in der Praxis gemessen deutlich anders ausfallen. Das führt zu Fehlanpassung mit dem Verstärker. Der Verstärker kann dabei entweder überhitzen oder zu wenig Leistung abgeben. Vor dem Kauf die Impedanzkurve prüfen oder messen lassen.

Fehler 3: Bauteilequalität unterschätzen

Wer eine gute Lautsprecherbox mit billiger Weiche bestückt, verschenkt das Potenzial. Die Spulen im Signalweg erzeugen Gleichstromwiderstand, der den Dämpfungsfaktor verschlechtert. Ferritkernspulen können bei höheren Leistungen in die Sättigung geraten und verzerren. Das Ergebnis klingt trotz guter Chassis matschig und unkontrolliert. In anspruchsvollen Lautsprechern kommen nur ausgewählte Bauteile in Frage.

Fehler 4: Aktive und passive Weichen mischen

Wer eine aktive Frequenzweiche nutzt, braucht hinter ihr keine passive Weiche mehr. Die doppelte Filterung führt zu unvorhersehbaren Ergebnissen. Phasenverschiebungen addieren sich und die Übergangsfrequenzen verschieben sich. Im schlimmsten Fall interferieren beide Filter und löschen bestimmte Frequenzen aus. Wer sich für Aktive-Wege entscheidet, muss alle passiven Weichen entfernen.

4. Orientierung

Die Wahl der richtigen Frequenzweiche hängt vom Gesamtkonzept der Audiokette ab. Wer einen fertigen Lautsprecher kauft, bekommt die passende Weiche meist mitgeliefert. Bei Eigenbau oder Modifikationen muss die Weiche zum Chassis-Bestückungsplan passen. Online-Rechner und Simulationssoftware helfen bei der Dimensionierung. Die Bauteilequalität sollte zum Rest der Anlage passen. In anspruchsvollen Systemen lohnt sich der Austausch der Standardweiche gegen bessere Komponenten. Wer sich unsicher ist, sollte die Weiche professionell vermessen lassen, bevor er investiert.
