VGA-Splitter und -Switches.

1. Grundlagen

VGA-Splitter und VGA-Switches lösen zwei unterschiedliche Probleme beim Anschluss von Monitoren und Projektoren. Ein Splitter dupliziert das Videosignal einer Quelle auf mehrere Ausgänge. Ein Switch erlaubt den Anschluss mehrerer Quellgeräte an einen einzigen Monitor und die Auswahl zwischen ihnen. Beide nutzen den analogen HD15-Anschluss, der trotz des Alters dieser Technologie noch in vielen professionellen Umgebungen anzutreffen ist.

Die Funktionsweise unterscheidet sich grundlegend. Splitter arbeiten als Verteiler – das eingehende Signal wird auf alle Ausgänge gleichzeitig ausgegeben. Die angeschlossenen Displays zeigen identische Bilder. Switches arbeiten als Weiche – nur das Signal der gewählten Quelle wird durchgeschaltet. Dazwischen liegt ein Umschaltmoment, der bei schlecht verarbeiteten Geräten zu kurzen Bildausfällen oder Störungen führt.

VGA überträgt analoge Signale, was es anfälliger für Qualitätsverluste macht als digitale Standards. Das gilt besonders bei längeren Übertragungswegen. Ein guter Splitter verstärkt das Signal, um diese Verluste auszugleichen. Ein schlechter Splitter verschlimmert das Problem sogar, weil er das Signal nur aufteilt, statt es aufzubereiten.

Diese Geräte findet man in Büroumgebungen, Schulungsräumen, Kassensystemen und überall dort, wo eine Grafikquelle mehrere Anzeigegeräte versorgen muss. Auch bei älteren Industrieanlagen oder medizinischen Geräten, die noch VGA-Ausgänge haben, sind sie im Einsatz.

2. Darauf kommt es an

Signalverstärkung und aktive versus passive Technik

Das Kernproblem bei Splitter ist der Signalverlust. Jede Aufteilung des Signals schwächt es. Passive Splitter teilen das Signal einfach, ohne Ausgleich. Bei zwei kurzen Verbindungen funktioniert das, weil die Verluste noch innerhalb der Toleranz liegen. Bei mehr Ausgängen oder längeren Wegen reicht die Restenergie nicht mehr für ein sauberes Bild.

Aktive Splitter enthalten Verstärkerelektronik, die das Signal für jeden Ausgang einzeln aufbereitet. Dadurch bleibt die Qualität erhalten, unabhängig von der Zahl der Monitore. Der Nachteil ist die externe Stromversorgung. Fällt der Strom aus, fällt der Splitter komplett aus – alle Displays werden dunkel.

Als Richtwert gilt: Zwei Ausgänge bei kurzen Kabelverbindungen kommen meist ohne externe Stromversorgung aus. In allen anderen Situationen empfiehlt sich aktive Technik. Wer auf Nummer sicher gehen will, greift grundsätzlich zu aktiven Modellen, auch wenn es zunächst teurer erscheint.

Auflösungskompatibilität und Kabelqualität

VGA kann theoretisch bis 2048x1536 übertragen, praktisch aber nur mit hochwertigen Kabeln und kurzen Distanzen. Günstige Splitter begrenzen die Auflösung oft auf 1280x1024 oder 1920x1080. Wer einen Monitor mit hoher nativer Auflösung betreibt, muss vorher prüfen, ob der Splitter diese überhaupt darstellen kann.

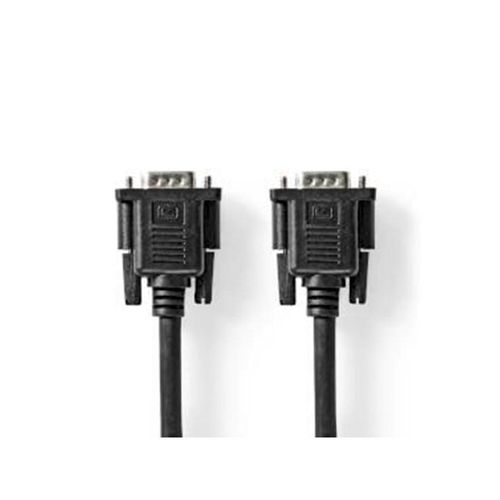

Die Kabelqualität hat enormen Einfluss auf das Ergebnis. Billige VGA-Kabel nutzen dünne Innenleiter und schlechte Abschirmung. Typische Folgen sind Geisterbilder, blasses Bild oder vollständiger Signalverlust bei höheren Auflösungen. Hochwertige Kabel mit ferritischen Filtern an beiden Enden reduzieren elektromagnetische Störungen deutlich.

Ein häufiger Irrtum: Wer das teuerste Kabel kauft, aber einen billigen Splitter nutzt, verschenkt das Geld. Jedes Glied in der Signalkette muss die gleiche Qualitätsstufe haben. Ein einziges schwaches Glied begrenzt das Gesamtergebnis.

Mechanische Ausführung und Zuverlässigkeit

Die Buchsenqualität entscheidet über die Langzeit-Zuverlässigkeit. Billige Splitter haben oft Kunststoffbuchsen mit dünnen Metallhülsen, die sich nach häufigem Einstecken ausleiern. Der Kontakt wird schlecht, das Bild flackert oder fällt ganz aus. Metallbuchsen mit massiven Kontaktflächen halten jahrelang.

Das Gehäusematerial beeinflusst die Wärmeabgabe. Aktive Splitter erzeugen Wärme, die abgeleitet werden muss. Kunststoffgehäuse isolieren, Metallgehäuse leiten die Wärme ab. Bei Dauerbetrieb in geschlossenen Räumen ohne Klimaanlage ist das ein relevantes Kriterium.

Auch die Netzteilqualität verdient Beachtung. Viele Hersteller liefern billige Steckernetzteile mit, deren Spannung schwankt. Die Folge sind instabile Betriebszustände, die auf Dauer die Elektronik schädigen können. Ein separates, hochwertiges Netzteil nachrüstbar zu haben, ist ein Pluspunkt bei der Auswahl.

Umschaltverhalten bei Switches

Wer mehrere Quellen an einen Monitor anschließt, benötigt einen Switch. Die Schaltqualität unterscheidet gute von schlechten Geräten. Hochwertige Switches schalten schnell und unterbrechen das Bild nur für einen kurzen Moment. Einfache Modelle lassen das Bild einfrieren, verzerren es kurzzeitig oder erzeugen farbige Streifen während der Umschaltung.

Manuelle Schalter mit Kippschalter sind am zuverlässigsten, weil sie keine Elektronik für die Schaltfunktion benötigen. Taster mit Elektronik können ausfallen. Fernbedienungen sind bequem, gehen aber verloren oder die Batterien entladen sich. Für den professionellen Einsatz, wo Zuverlässigkeit zählt, sind mechanische Schalter die bessere Wahl.

Einige Switches bieten keine saubere Trennung zwischen den Eingängen. Das führt dazu, dass Signale sich gegenseitig beeinflussen, selbst wenn sie nicht aktiv ausgewählt sind. Das äußert sich in Geisterbildern oder Schatten auf dem Bildschirm. Hochwertige Geräte trennen die Eingänge galvanisch voneinander.

3. Typische Fehler

Fehler 1: Passiven Splitter für zu viele Ausgänge verwenden. Wer vier Monitore mit einem passiven Splitter betreiben will, wird enttäuscht. Das Signal teilt sich zu stark auf, alle Displays zeigen ein dunkles, verwaschenes Bild oder fallen ganz aus. Der richtige Weg: Ab drei Ausgängen einen aktiven Splitter mit separater Stromversorgung einsetzen.

Fehler 2: Die Kabellänge außer Acht lassen. Ein 15-Meter-VGA-Kabel nach dem Splitter funktioniert in den seltensten Fällen. Besonders bei passiven Splitter addieren sich die Verluste. Aktive Splitter mit langen Ausgangskabeln erfordern spezielle Modelle, die für solche Distanzen ausgelegt sind. Kürzere Kabel oder Signalverstärker auf der Strecke lösen das Problem.

Fehler 3: Den falschen Gerätetyp kaufen. Splitter und Switch sind nicht austauschbar. Ein Splitter eignet sich nicht zur Signalauswahl, ein Switch eignet sich nicht zur Signaldublikation. Die Anwendung bestimmt die Wahl: Mehrere Monitore an einer Quelle brauchen einen Splitter. Ein Monitor mit mehreren Quellen braucht einen Switch. Die Verwechslung führt zu Rückgaben und Verzögerungen.

Fehler 4: Auf die Auflösung achten, aber die Bildwiederholrate vergessen. Manche Splitter unterstützen zwar 1920x1080, aber nur bei 30Hz statt 60Hz. Das Ergebnis sind ruckelnde Bewegungen und Augenbelastung. Gerade bei Monitoren, die für Büroarbeit genutzt werden, ist die Bildwiederholrate entscheidend. Die technischen Daten sollten beide Werte abdecken.

4. Orientierung

Die richtige Wahl beginnt mit der klaren Frage: Splitter oder Switch? Wer von einer Grafikkarte mehrere Monitore betreiben möchte, benötigt einen Splitter. Wer zwischen verschiedenen Computern an einem Monitor wechseln möchte, greift zum Switch. Diese Unterscheidung klingt trivial, wird aber ständig verwechselt.

Die Zahl der benötigten Ausgänge und die Kabellänge bestimmen, ob ein aktives oder passives Gerät nötig ist. Für zwei Abgriffe bei überschaubaren Kabellängen genügt meist ein passives Gerät. In allen anderen Fällen ist aktive Technik mit externer Stromversorgung die sicherere Wahl.

Die Auflösung des Zubehörs muss zur Auflösung der Monitore passen. Wer 1920x1200 fährt, braucht Geräte, die diese Auflösung spezifizieren. Herstellerangaben zur maximalen Auflösung sollte man wörtlich nehmen – Überraschungen nach dem Kauf sind selten angenehm.

Die mechanische Qualität beeinflusst die Lebensdauer. Metallgehäuse, stabile Buchsen und hochwertige Netzteile kosten mehr, halten aber länger. Für den stationären Einsatz im Büro, wo das Gerät jahrelang laufen soll, lohnt sich die Investition in robuste Hardware.
