Kabelmarkierungen.

1. Grundlagen

Kabelmarkierungen dienen dazu, elektrische Leitungen und Datenkabel in verschiedenen Anwendungsbereichen zu kennzeichnen. Sie erleichtern die Zuordnung einzelner Adern zu Schaltplänen und Anschlusspunkten. In komplexen Anlagen mit hunderten von Leitungen sind sie unverzichtbar für eine schnelle Orientierung. Ohne systematische Beschriftung wird jede Wartung, Erweiterung oder Fehlersuche extrem zeitaufwendig. Das Produktspektrum reicht von einfachen Klebeetiketten bis zu wärmeschrumpfenden Hüllen mit Aufdruck. Für jeden Einsatzzweck gibt es geeignete Lösungen, die sich in Material, Befestigung und Haltbarkeit unterscheiden. Die Entscheidung hängt von der Kabellänge, der Kabellage und den Umgebungsbedingungen ab. In der Elektroinstallation im Gebäude wie auch in der Industriemontage gilt: Systematisch markieren zahlt sich aus.

2. Darauf kommt es an

Material und Widerstandsfähigkeit

Das Material muss den Bedingungen am Einsatzort standhalten. In Schaltschränken herrschen meist moderate Bedingungen, im Freien und in der Produktion sieht das anders aus. Feuchtigkeit, Temperaturschwankungen, Ölnebel und UV-Licht belasten die Markierungen unterschiedlich stark. Kunststoffetiketten auf Polyesterbasis halten deutlich mehr aus als Papieretiketten mit Standardkleber. Manche Anwendungen erfordern sogar spezielle Materialien wie strahlungsbeständige Folien oder halogenfreie Ausführungen. Die Angaben der Hersteller zu Temperaturbereichen und chemischer Beständigkeit sollte man ernst nehmen. Ein kurzer Test unter Realbedingungen kann Überraschungen vermeiden.

Befestigungssystem für die Kabelgeometrie

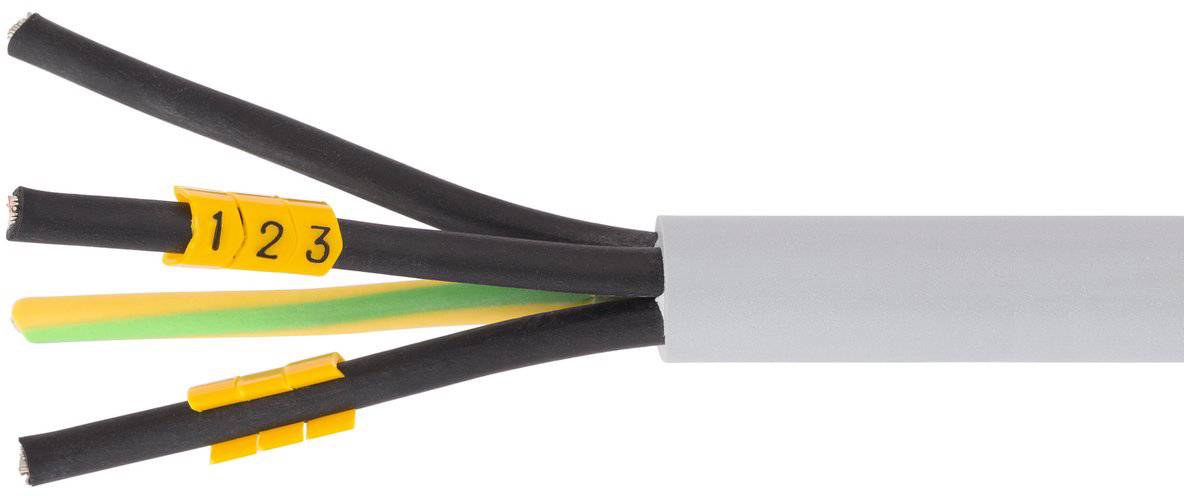

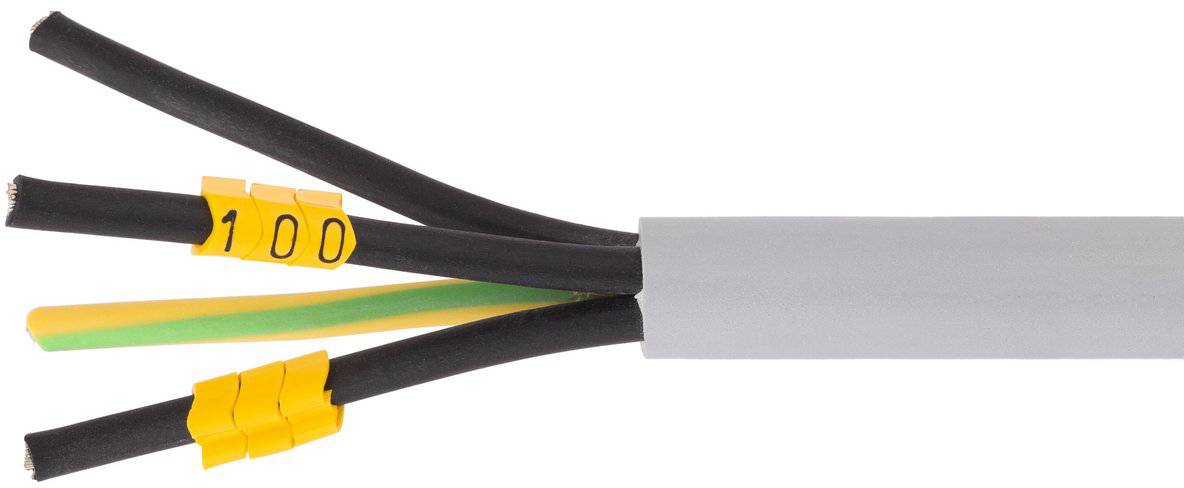

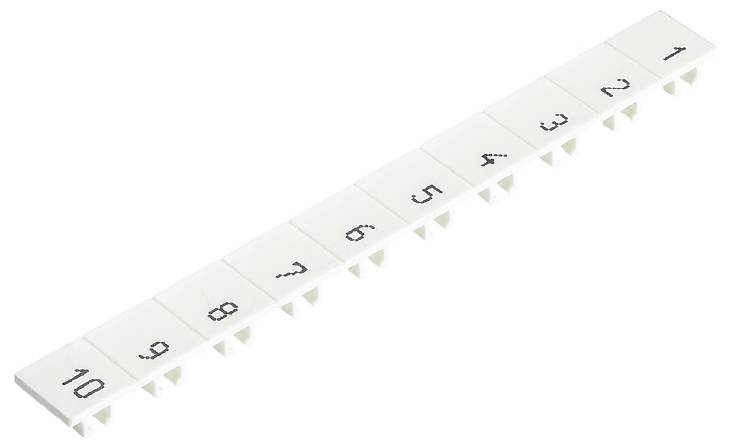

Die Art der Befestigung muss zum Kabeldurchmesser und zur Verlegungsituation passen. Offene Kabelenden lassen sich anders markieren als durchgehende Leitungen in Kabelkanälen. Selbstklemmende Kunststoffmarker eignen sich für nachträgliche Montage, erfordern aber ausreichend Platz zum Aufschieben. Klebeetiketten brauchen eine saubere, fettfreie Oberfläche, sonst halten sie nicht dauerhaft. Hitzeschrumpfende Marker bieten eine besonders sichere Befestigung, lassen sich aber nach dem Aufschrumpfen nicht mehr entfernen. Die vorhandene Kabelführung bestimmt mit, welche Befestigungsart praktikabel ist.

Druckverfahren und Lesbarkeit

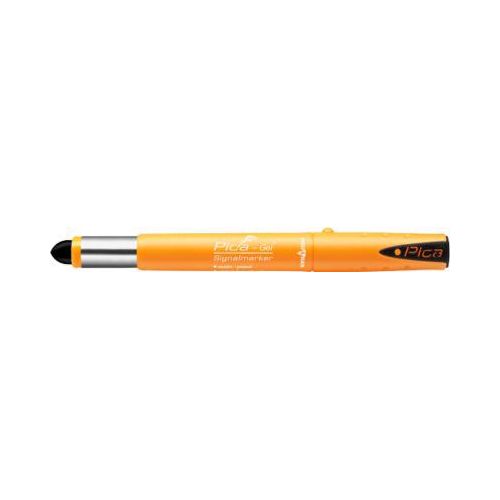

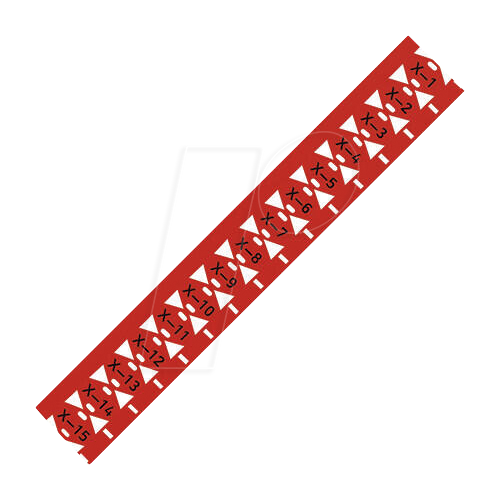

Der Aufdruck muss dauerhaft lesbar bleiben, auch nach Jahren unter ungünstigen Bedingungen. Thermotransferdruck erzeugt eine sehr beständige Fixierung der Farbe auf dem Trägermaterial. Thermodirektdruck ist günstiger, die Druckqualität lässt aber bei Hitze und Chemikalieneinwirkung schneller nach. Bei handschriftlicher Beschriftung muss die Tinte auf dem Material haften und wasserfest sein. Die Wahl des Drucksystems beeinflusst auch die Beschriftungsgeschwindigkeit bei größeren Mengen. Für Serienbeschriftung lohnt sich ein Etikettendrucker, für Einzelstücke reicht manchmal eine Schablone und ein wasserfester Stift.

Normen und Vorschriften

Bestimmte Branchen und Anwendungen unterliegen Vorgaben zur Kennzeichnungstechnik. Die Maschinennorm fordert eine lesbare, dauerhafte Beschriftung aller Leiter nach Schaltplan. In der Automobilindustrie gibt es herstellerspezifische Anforderungen an Materialien und Farbcodes. Bei Anschlüssen in explosionsgeschützten Bereichen sind zusätzliche Vorgaben zu beachten. Wer diese Anforderungen von Beginn an einplant, spart sich nachträgliche Korrekturen. Auch bei Prüfungen durch Elektroexperten oder Behörden kann die korrekte Kabelkennzeichnung relevant werden.

3. Typische Fehler

Fehler 1: Das günstigste Produkt gekauft ohne Rücksicht auf die Einsatzbedingungen. Papieretiketten mögen im Büro funktionieren, in der Produktionshalle versagen sie innerhalb weniger Wochen. Das Geld spart man einmal, die Zeit für den Ersatz vergeudet man mehrfach. Besser: Die tatsächlichen Umgebungsbedingungen ehrlich einschätzen und entsprechend wählen.

Fehler 2: Bei der Erstinstallation keine Reserve einkalkuliert. Änderungen an Installationen kommen immer vor. Wenn dann keine passenden Ersatzmarker verfügbar sind, behelfen sich Anwender mit Klebeband oder handschriftlichen Zetteln. Diese Lösungen sind weder dauerhaft noch normkonform. Besser: Sofort einen Vorrat für Erweiterungen und Änderungen mitplanen.

Fehler 3: Die Druckeinstellungen nicht an das Material angepasst. Ein Thermotransferdrucker muss mit der richtigen Band-Sorte und Temperatureinstellung für das jeweilige Etikettenmaterial betrieben werden. Falsche Einstellungen führen zu schlecht haftenden Aufdrucken, die schnell verwischen. Besser: Die Herstellerempfehlungen für Materialkombinationen beachten und testen.

Fehler 4: Die Kabeldurchmesser nicht korrekt ermittelt. Gerade bei Hitzeschrumpfenden Markierern führt ein falsch gemessener Durchmesser zu schlechter Kennzeichnung. Ein zu groß gekaufter Marker lässt sich nicht ausreichend schrumpfen, ein zu kleiner passt gar nicht erst auf. Besser: Vor dem Kauf die Kabeldurchmesser sorgfältig mit einem Messschieber prüfen und die Herstellerangaben zum Schrumpfverhältnis berücksichtigen.

4. Orientierung

Die richtige Kabelmarkierung zu finden gelingt am besten, wenn man den Einsatzzweck klar definiert. Handelt es sich um eine dauerhafte Festinstallation im Innenbereich oder um eine Leitung im Freien? Werden häufig Änderungen erwartet oder bleibt die Installation jahrelang unverändert? Diese Fragen engen die Auswahl deutlich ein. Für Standardanwendungen in Schaltschränken reichen bewährte Klebeetiketten mit Thermotransferdruck. In der industriellen Fertigung mit mechanischer Beanspruchung sind Polyesterfolien mit stärkerem Kleber die bessere Wahl. Wer regelmäßig Kabel beschriftet, sollte in einen passenden Drucker investieren. Für einzelne Projekte genügen auch vorgeschnittene Etiketten mit Handbeschriftung. Wichtig ist, dass die gewählte Lösung zur Kabellänge, zum Kabelschirm und zu den Umgebungsbedingungen passt. Eine Nachrüstung schlecht lesbarer Markierungen kostet deutlich mehr als eine durchdachte Erstauswahl.
