Passive elektronische Bauelemente

1. Grundlagen

Jede elektronische Schaltung baut auf passiven Bauelementen auf. Dazu gehören Widerstände, Kondensatoren, Spulen und Transformatoren. Im Gegensatz zu aktiven Bauteilen erzeugen sie keine Signale, sondern verändern oder nutzen sie. Sie speichern Energie, begrenzen Ströme oder glätten Spannungen. In Netzgeräten, Sensoren und Kommunikationsschaltungen kommen sie überall vor. Wer sich mit Elektronik beschäftigt, kommt an ihnen nicht vorbei.

2. Darauf kommt es an

Widerstandswerte und Toleranzen richtig wählen

Widerstände begrenzen Ströme und teilen Spannungen. Der Widerstandswert in Ohm gibt an, wie stark dieser Effekt ist. Die Toleranz beschreibt, wie weit der Istwert vom Nennwert abweichen darf. Übliche Werte sind 5%, 1% und 0,1%. Messgeräte und ähnliche Präzisionsschaltungen brauchen enge Toleranzen. Einfache Anwendungen kommen oft mit 5% aus. Auch die Belastbarkeit in Watt spielt eine Rolle. Sie zeigt, wie viel Wärme das Bauteil aushält. Für sparsame Schaltungen reichen 0,25 Watt, Leistungsschaltungen brauchen 5 Watt oder mehr.

Kapazitätswerte und Spannungsangaben bei Kondensatoren

Kondensatoren speichern Ladung und lassen keinen Gleichstrom durch. Die Kapazität in Farad gibt an, wie viel Ladung sie aufnehmen können. Für Entkopplungsschaltungen reichen Nanofarad, filteranwendungen benötigen meist Mikrofarad. Die Spannungsfestigkeit muss über der Betriebsspannung liegen. Ein 16V-Kondensator an 15V ist riskant. Schwankungen oder Spitzen verursachen schnell Ausfälle. Das Dielektrikum beeinflusst weitere Eigenschaften. Keramik-Kondensatoren schalten schnell, sind aber temperaturempfindlich. Folien-Kondensatoren arbeiten stabiler, kosten aber mehr.

Induktivitäten und ihre Frequenzeigenschaften

Spulen erzeugen Magnetfelder und bremsen Wechselstrom. Die Induktivität in Henry beschreibt die Stärke dieses Effekts. Bei höheren Frequenzen tritt ein zusätzlicher Wirkwiderstand auf, der möglichst gering bleiben sollte. Auch die Sättigung muss beachtet werden: Ab einem bestimmten Strom nimmt die Induktivität ab. Das sollte man bei der Auslegung berücksichtigen. Für Schaltregler gibt es spezielle Drosseln mit hoher Sättigungsfestigkeit.

Bauform und Platzierung planen

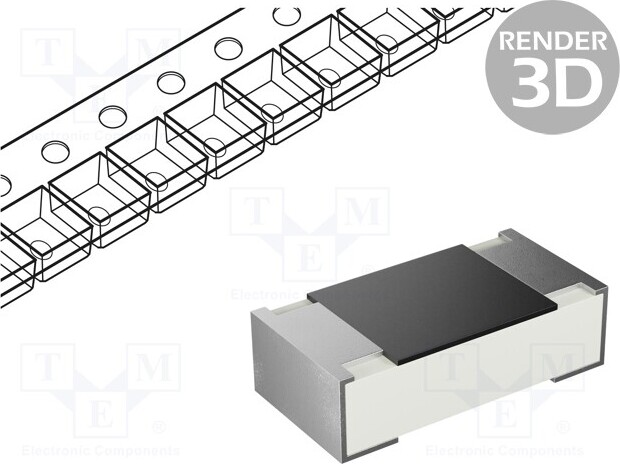

Die Baugröße wirkt sich auf Wärmeabfuhr und parasitäre Induktivität aus. SMD-Bauteile sparen Platz, lassen sich aber schlecht von Hand bestücken. THT-Bauteile mit Drahtanschlüssen eignen sich besser für Lochrasterplatinen und Handlötarbeit. In der industriellen Fertigung dominieren SMD-Bauteile wegen der automatisierten Bestückung. Die mechanische Befestigung muss ebenfalls geplant werden. Durchsteckbauteile lassen sich mechanisch sichern, SMD-Bauteile nicht.

3. Typische Fehler

Fehler 1: Belastbarkeit unterschätzen. Widerstände erzeugen Wärme nach P=I²R. Wer nur den Widerstandswert prüft, übersieht die Verlustleistung. Ein zu kleiner Widerstand bei zu hohem Strom überhitzt. Im schlimmsten Fall brennt er durch oder entzündet umliegende Bauteile. Im Datenblatt steht die maximale Belastbarkeit. Diese sollte man nie ausreizen. 50% Reserve sind empfehlenswert.

Fehler 2: Falschen Kondensatortyp wählen. Keramik-Kondensatoren zeigen je nach Material piezoelektrische Effekte. In Audioschaltungen erzeugen sie Störgeräusche. Elektrolyt-Kondensatoren altern schneller bei Hitze. Sie trocknen aus und verlieren an Kapazität. Schaltnetzteile brauchen Low-ESR-Typen, keine normalen Elkos. Der falsche Typ scheint zu funktionieren, hält aber nicht lange.

Fehler 3: Lötemperatur bei SMD-Bauteilen unterschätzen. SMD-Widerstände und -Kondensatoren vertragen nur begrenzt Hitze. Zu hohe Temperatur oder zu lange Lötzeit erzeugt Risse im keramischen Körper. Diese sieht man von außen nicht. Die Schaltung funktioniert zunächst, fällt dann aber unerwartet aus. Reflow-Löten mit kontrolliertem Temperaturprofil ist sicherer als Handlöten.

4. Orientierung

Passive Bauelemente lassen sich vielseitig einsetzen und sind gut verfügbar. Entscheidend ist die richtige Spezifikation. Zuerst die Schaltung analysieren und die elektrischen Anforderungen klären. Dann Bauform und Montageart festlegen. Für Prototypen und Hobbyprojekte eignen sich THT-Bauteile, für Serienfertigung SMD. Qualität und Preis gegeneinander abwägen. Bei sicherheitsrelevanten Anwendungen nicht sparen. Die passende Auswahl spart langfristig Zeit und Geld.
